地矿钻机一体化泥浆净化器

一、技术简介：

主要针对地矿地质勘探、水文地质等钻井施工过程中对泥浆进行净化、循环的使用。达到资源重复利用、提高钻井速度、减少井下事故、解决泥浆对环境污染等问题。

二、解决问题：

1、解决国家环保要求的泥浆循环处理问题。

2、小型钻机泥浆净化系统不适合问题：如工作现场中出现的大旋流器小流量，设备无法正常工作问题，精细分离过程中大粒度物料对离心机磨损问题，现场混浆不充分造成药品浪费及井下事故问题。

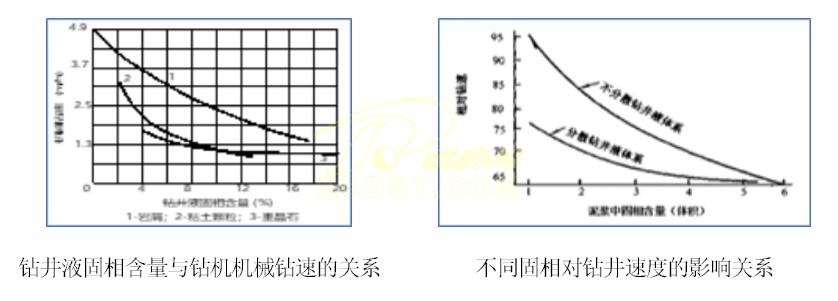

3、通过浆泥浆固相粒径降低到10~20μm以下，可有效提高钻井速度，降低井下事故。

三、系统组成：

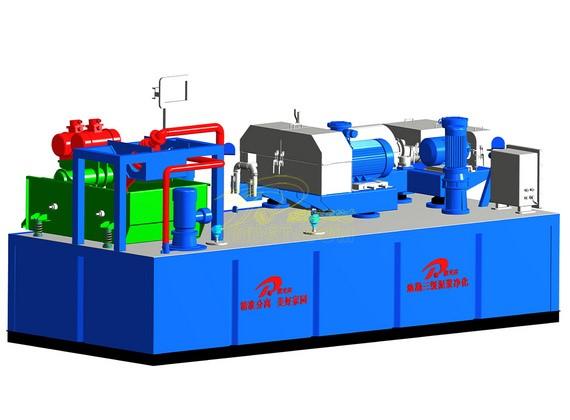

主要包括净化罐组、多级平动椭圆振动筛分系统、除砂分离系统、高速离心分离系统 、液力混浆系统、液位控制系统、加药混合系统、电控系统等几部分组成。

二、技术优势：

1、在体积小、集成高的要求下，实现筛分、旋流、离心三级分离，将泥浆净化级别提高到10~20微米的级别，将有效提高钻速和减少钻井事故和成本，提高经济效益。

2、流量平衡完全匹配：通过增加一级粗筛分系统、从而可选用更适合的旋流器规格，实现旋流器的正常工作工作，旋流分离粒度可提高到20~45微米的级别，有效排除有害固相，减少系统循环造浆，从而有效延长泥浆的使用寿命，同时对对第三级离心分离起到可靠的保护作用。

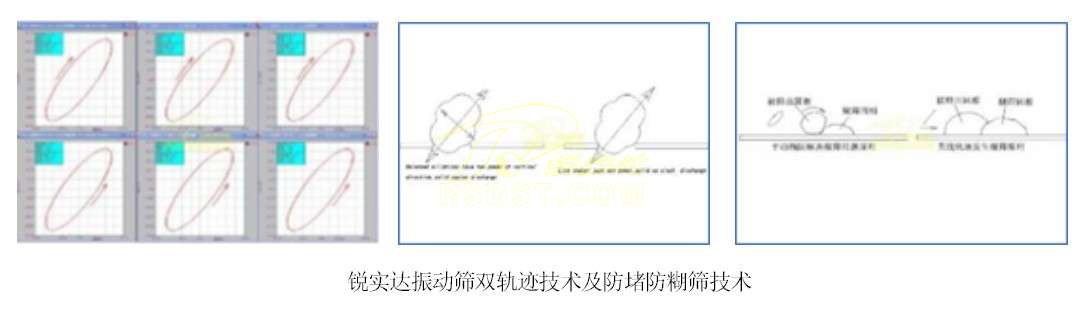

3、采用独特的多级平动椭圆振动筛设计，实现在不增加高度的情况下，实现二级筛分，同时采用结合锐实达可变向平动椭圆筛分技术，振动筛可安装更高目数的筛网，预计筛网目数可达150~180目以上，有效分离旋流器分离出的有害固相。

4、振动筛采用独特的单层二级筛分结构，降低了安装高度，实现全套设备一体运输；

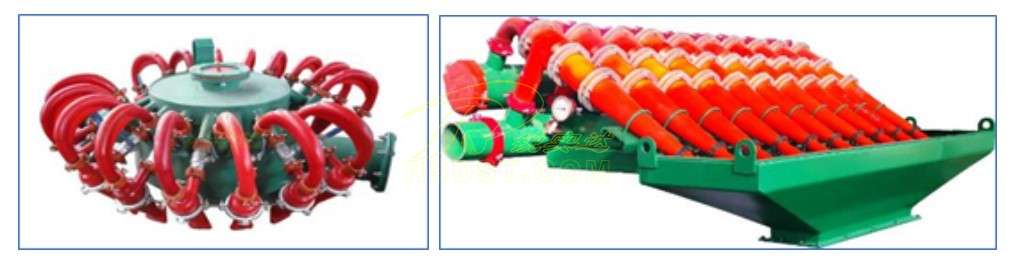

5、高性能聚胺酯旋流器设计，使用寿命长，分离效果好。

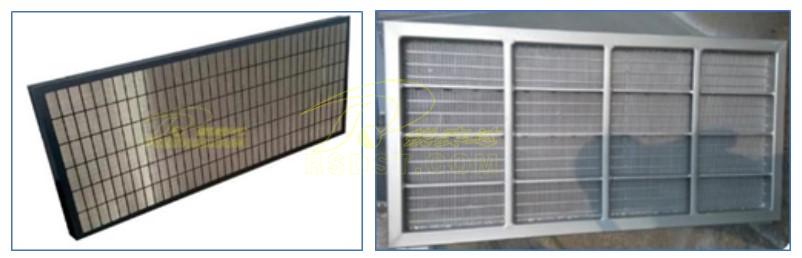

6、细目筛网采用标准的不锈钢丝塑钢筛网，使用寿命长、拆装方便、标准化生产、采购方便，粗筛分条缝筛网6~12个月的超长的使用寿命，大量节省劳动强度。

7、筛网安装装置采用齿块快速压紧装置（公司独有发明专利），筛网更换最多只需要两分钟，有效节省了时间和劳动强度。

8、采用筛箱主动密封技术，筛箱密封性能好，可有效防止筛箱漏砂，同时有效延长筛网使用寿命。

9、离心机采用独特的立式设计结构，占地面积小、功率低，传动效率高，操作程序少。

10、离心机排液仓四周圆弧结构设计结合混拌型搅拌器设备，既防止固相沉淀，同时具有药品混拌功能，避免四周搅拌死角泥沙堆积，实现一仓两用；

11、储浆仓设置水力混合器，避免仓内泥浆沉积；

12、罐身适当位置设置工具箱，方便现场工具存放和运输；

14、采用低罐设计方案，设备操作及加药只1米高，更方便设备的操作和加药作业；

15、集成式电控控制系统，将所有设备的启停集中在一个控制箱，具有断电，漏电、过载等各项保护功能，方便人员操作和维护；

16、自动化联锁控制系统，可实现井口泥浆坑的泵停止时，设备自动停机，井口泥浆坑的泵启动时，设备自动启动。

17、采用户外防雨型电控系统、伸缩式灯杆设计，输送时不需要拆装，户外型防老化电缆、全防护型电缆防护罩布局设计，保证设备的野外使用安全、可靠、耐造性能。
